Controller (콘트롤러)

S-01 표준형

개요 및 특징

  • 피더 진동 조절기로서 위상제어 방식의 진동조절기입니다.
  • 출력전압 전파 및 반파(FL/HL) 선택 스위치가 전면에 설치되어 있습니다.
    주) 전파/반파는 피더 스프링 조정이 선행되어야 합니다.
  • Soft Start 기능이 내장되어 있습니다. :
    기동시 메인볼륨 설정치까지 서서히 가속하는 기능으로 전원 off 후 일정시간(약 10초)이 경과되어야 재기동시 Soft Start 기능이 정상 작동합니다.
제품이미지 1

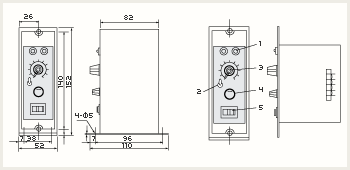

도면이미지 1

제목 내용 비고
입력전원 AC 110/220V 50/60㎐ 변경없이 사용가능
출력전류 3A
기동/정지 메인전원 절입
SOFT START 가속시간 : 0.5초 고정

S-03 센서조절기

개요 및 특징

  • 피더 진동 조절기로서 센서 및 접점 신호로 피더 On/Off 제어가 가능한 조절기입니다.
  • 센서동작 선택(NO/NC) 스위치가 전면에 설치되어 있습니다. :
    - NO : 센서감지시 피더 On
    - NC : 센서감지시 피더 Off
  • 출력전압 전파 및 반파(FL/HL) 선택 스위치가 전면에 설치되어 있습니다.
    주) 전파/반파는 피더 스프링 조정이 선행되어야 합니다.
  • 진동기의 On/Off 제어시 개별의 타이머가 내장되어 조정이 용이합니다.
  • Soft Start 기능이 내장되어 있습니다.
제품이미지 2

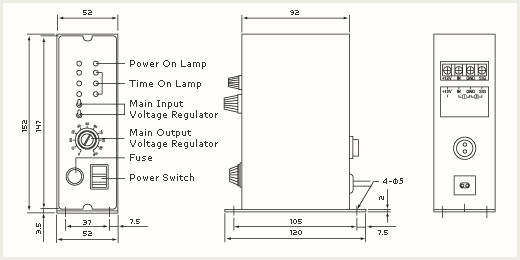

도면이미지 2

제목 내용 비고
입력전원 AC 110/220V 50/60㎐ 전원 : 내부에서 변경
출력전류 3A
제어신호
(기동/정지)
외부센서 및 접점제어
센서 : DC NPN형 센서(2/3선식) 사용
접점 : 무전압 접점 및 NPN 사용
3선식 센서 사용시 DC 12V 단자전원 사용
On/Off Timer
(시작/정지 지연)
On Time : 0~10초 조정가능
Off Time : 0~10초 조정가능
Soft Start 가속시간 : 0~10초 조정가능
SIG 신호 볼/호퍼 조절기간 동기신호 결선도 참조
노이즈 필터 메인전원 및 출력부 노이즈 필터기능 내장

S-04 진동조절기

개요 및 특징

  • 피더 진동 조절기로서 위상제어 방식의 진동조절기입니다.
  • 출력전압 전파 및 반파(FL/HL) 선택 스위치가 전면에 설치되어 있습니다.
    전파/반파는 피더 스프링 조정이 선행되어야 합니다.
  • 보조볼륨(SUB) : 메인볼륨의 조정시 진동변화 폭을 좁히기 위함입니다.
  • Soft Start 기능이 내장되어 있습니다. :
    기동시 메인볼륨 설정치까지 서서히 가속하는 기능으로 전원 off 후 일정시간(약 10초)이 경과되어야 재기동시 Soft Start 기능이 정상 작동합니다.
제품이미지 3

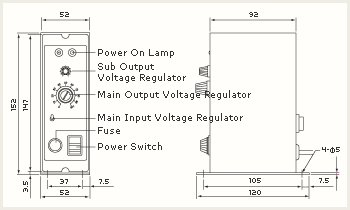

도면이미지 3

제목 내용 비고
입력전원 AC 110/220V 50/60㎐ 변경없이 사용가능
출력전류 3A
기동/정지 메인전원 절입
Soft Start 가속시간 : 0.5초 고정
노이즈 필터 메인전원 및 출력부 노이즈 필터기능 내장

주파수 조절기

개요 및 특징

  • Freq Control 주파수 조정형 콘트롤러입니다.
  • 가장 문제가 되었던 50㎐와 60㎐ 지역의 진동차이 문제를 해결하게 되었습니다.
  • 진동기의 스프링 조정이 용이합니다.
  • 진동기의 최대 진동조건을 맞출 수 있어 배출속도가 증가됩니다.
  • 진동기의 소음을 줄일 수 있어 작업환경이 향상됩니다.
  • 전력소모는 기존 제어방식에 비해 30% 이상 절감할 수 있습니다.
  • 진동기의 ON/OFF 제어시 개별 타이머가 내장되어 조정이 용이합니다.
  • Soft Start/ 과전류 보호/ 전압변동보상 등의 기능이 내장되어 있습니다.

장점

  • 스프링 조정이 용이
  • 50㎐/60㎐ 지역 관계가 없습니다.
  • 속도조절, 진동조절이 자유
  • 전력소모가 적습니다.
  • 스프링이 일부 파손되어도 구동시킬 수 있습니다.
제품이미지 4

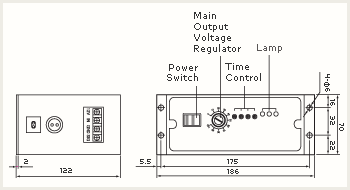

도면이미지 4

제목 내용 비고
입력전원 AC 110/220V 50/60㎐ 전원 : 내부에서 변경
출력전류 3A 이하
제어신호
(기동/정지)
외부센서 및 접점제어
센서 : DC NPN형 센서(2/3선식) 사용
접점 : 무전압 접점 및 NPN 사용
On/Off Timer
(시작/정지 지연)
On Time : 0~10초 조정가능
Off Time : 0~10초 조정가능
Soft Start 가속시간 : 0~5초 조정가능
보호기능 과전류 보호기능 내장
SIG 신호 볼/호퍼 조절기간 동기신호 결선도 참조
노이즈 필터 메인전원 및 출력부 노이즈 필터기능 내장
