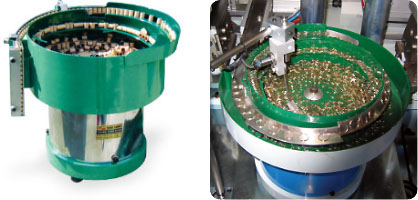

Unfinished Bowl (미가공 보울 / 원통형)
Cylindrieal Bowl Dimensions (원통 보울 치수표)
| Symbol → Type Bowl ↓ |
d | P×No.coils | W | H | A | B | C | E | t | Weight (㎏) (중량)주1 |
Standard Capacity(ℓ) (표준투입용량) |
Applicable Feeder (적용진동기) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 150-SR/L-SUS | 150 | 20×2 | 12 | 70 | - | - | 2 | 2 | 2 | 1.0 | 0.3 | PEF-6B |
| 230-SR/L-SUS | 230 | 30×2 | 20 | 90 | - | - | 2 | 2 | 2 | 2.2 | 0.8 | PEF-9B |
| 300-SR/L-SUS | 300 | 40×2 | 25 | 110 | - | - | 2 | 2 | 2 | 3.8 | 2.0 | PEF-12B |
| 390-SR/L-SUS | 380 | 50×2 | 35 | 130 | - | - | 3 | 2 | 3 | 7.5 | 3.0 | PEF-15B |
| 460-SR/L-SUS | 460 | 65×2 | 50 | 170 | 9 | 14 | 3 | 2 | 3 | 12.3 | 6.0 | PEF-18B |
| 610-SR/L-SUS | 610 | 80×2 | 60 | 230 | 9 | 14 | 3 | 2 | 3 | 27.8 | 10.0 | PEF-24B |
- Unit : ㎜
- Material(재질) : SUS 304
- R(시계방향), L(반시계방향)
- 주1) 워크형상에 따라 다소 달라집니다.

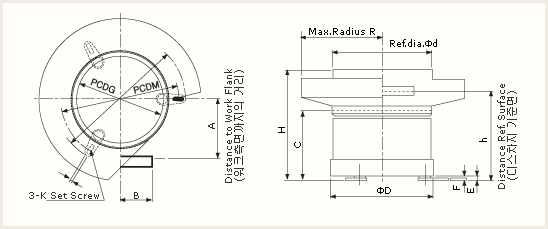

Cylindrieal Bowl (원통 보울)
| 형식 | PEF-150 | PEF-190 | PEF-230 | PEF-300 | PEF-390 | 비고 |
|---|---|---|---|---|---|---|
| Φd | 150 | 190 | 230 | 300 | 390 | |
| R | 125 | 155 | 185 | 250 | 310 | 주1 |
| h+10 h-15 |
185 | 235 | 260 | 280 | 325 | 주2 |
| H | 235 (255) | 280 (305) | 310 (340) | 350 (390) | 405 (455) | 주3 |
| A±10 | 90 | 115 | 140 | 175 | 주4 | |
| A±15 | 235 | |||||
| B | (30) 50 | (30) 50 | (30) 50 | (50) 70 | (100) 120 | 주5 |
| C | 137 | 187 | 205 | 225 | 252 | |
| D | 160 | 210 | 260 | 320 | 410 | |
| E | 15 | 15 | 15 | 19 | 23 | |
| F | 2.3 | 2.3 | 2.3 | 3.2 | 3.2 | |
| G | 130 | 180 | 220 | 270 | 350 | |
| I | 30 | 35 | 35 | 45 | 50 | |
| J | 17.5 | 20 | 20 | 27 | 27 | |
| K | 10 | 10 | 10 | 15 | 15 | |
| L | 7 | 7 | 7 | 7 | 7 | |
| M | M6 | M6 | M6 | M6 | M6 |
- Unit : ㎜
- 본 치수표는 Out Side Tooling의 경우를 나타냅니다.
- 주1) 본 사이즈는 한계틀 나타냅니다. 따라서 본 치수표 이하의 경우도 있습니다.
- 주2) 보울권수 표준(2권)의 경우로, 3권의 경우는 플러스 10~20이 됩니다.
- 주3) 괄호 안의 치수는 보울권수 표준(3권)의 경우입니다.
- 주4) 본 치수는 대략적인 것으로 간주하십시오.
- 주5) 괄호 안의 치수는 워크 두께가 1㎜ 이하인 경우입니다.
